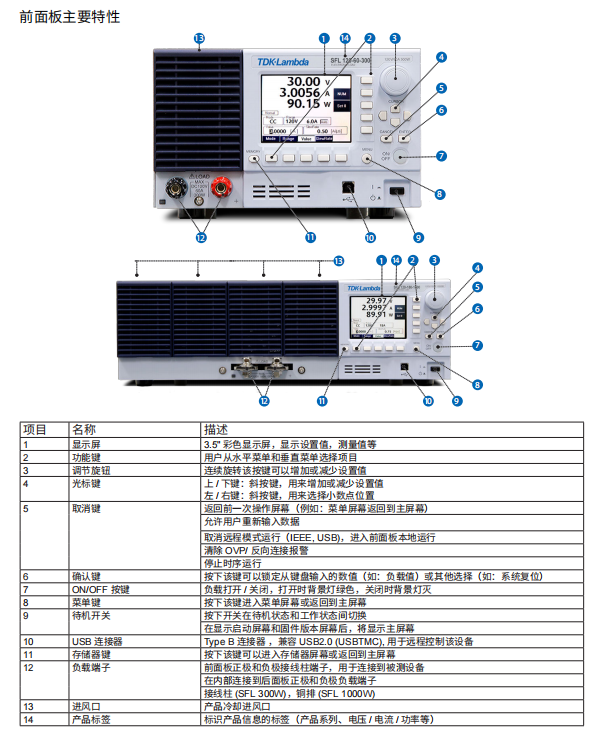

产品特点
● 动态模式下，可单次或连续运行多达16步的 动态负载(时间设置分辨率1us) 通过外部控制(USB或GPIB)可运行最多1024 步的序列(时间设置分辨率1ms)。
● 快速电流反馈控制可抑制电流上升时容易发 生的过冲和振铃。快速响应斜率最高30A/us。
● 6种负载模式：恒流(CC)，恒阻(CR)，恒压 (CV)，恒功率(CP)，外部控制(EXT)，短路 (SHORT)
● 功率扩展 使用可选的主/从连接线缆，能够配置最大 10KW的系统
● 可选纹波噪声测量功能 等同于日本电子信息技术产业协会(JEITA)标 准推荐的100MHz带宽示波器测量方法。
● 低电压工作，接近实际电阻 消除了一般电子负载低于最小工作电压时的 电流不连续性，电流可以从0V开始线性响 应，接近实际电阻。
恒流模式(CC)：即使负载端电压改变，电流保持恒定
恒阻模式(CR)：负载端电流同电压成比例变化（电阻负载）
恒压模式(CV)：即使负载端电流改变，电压保持恒定
恒功率模式(CP)：负载端电流改变以保持负载端功率恒定
外部控制模式(EXT)：负载电流同外部控制输入端子电压成比例
短路模式(SHORT)：两负载端子间短路，高达额定电流或100%电流限制设置值
频率：允许设置波形周期和占空比，并在两个负载设置之间重复切换，每个步骤可单独设 置转换速率。
周期设置/分辨率：1us ≤ 周期 ≤ 20ms (1us 分辨率) / 20ms <周期≤200ms (10us分辨率) / 200ms < 周期 ≤ 2s (100us分辨率) / 2s < 周期≤ 10s (1ms分辨率)
扫描 R (V-I 特性测试)：CR模式中以步进方式改变负载时，测量电流和电压值。电阻值可以逐步细微改变。 测量值以图表的方式显示在前面板上。
扫描 C (过电流特性测试)：CC模式中以步进方式改变负载时，测量电流和电压值。可设置电流上限/下限值(带PASS/ FAIL 判决条件)。 测量值以图表的方式显示在前面板上。
扫描 P （过功率特性测试)：CP模式中以步进方式改变负载时，测量功率和电压值。可设置功率上限/下限值(带PASS/ FAIL 判决条件)。 测量值以图表的方式显示在前面板上。
限流保护动作：负载关闭，或负载电流限制在限流设定值的110%； 用户可选择；默认 = H量程最大值 系统设置：启用 = 限流条件下负载关闭, 禁用 = 限流条件下负载电流被限制 出现限流情况前面板将显示"Over Current"并伴随蜂鸣声。 当负载电流被限制时，如果电流设置值减小到低于电流保护值，设备将恢复到原来的 运行状态。
过功率保护动作：当超过额定功率时，负载关闭，或负载功率限制在110%的设置值；用户可选择； 默认=启用 系统设置：启用=负载关闭；禁用=功率限制功能 过功率保护动作时，前面板显示"Over Power" 并伴随蜂鸣声 当功率被限制时，如果功率下降到低于额定功率值，设备将恢复到原来的运行状态

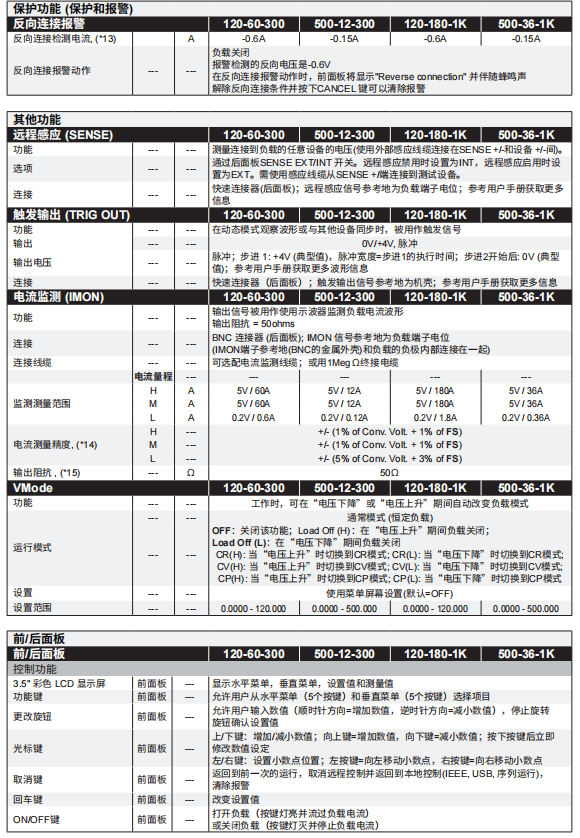

反向连接报警动作：负载关闭 报警检测的反向电压是-0.6V 在反向连接报警动作时，前面板将显示"Reverse connection" 并伴随蜂鸣声 解除反向连接条件并按下CANCEL 键可以清除报警

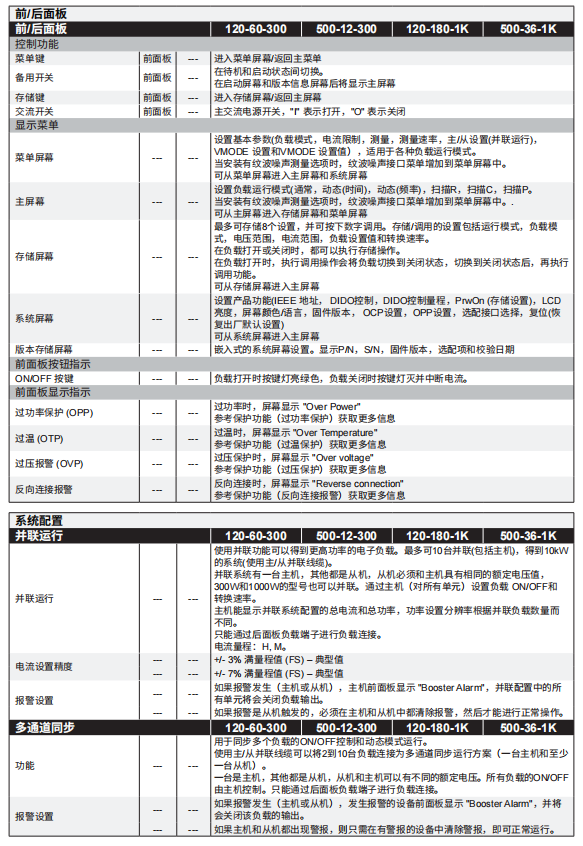

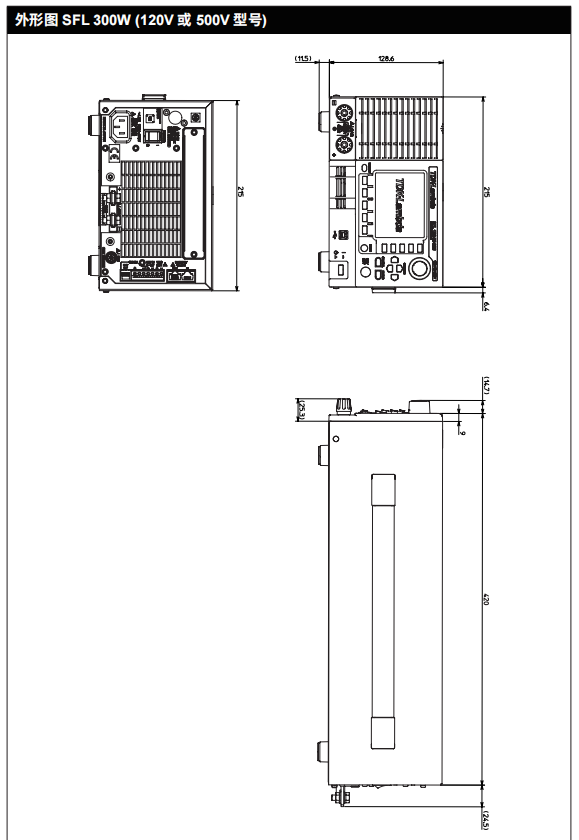

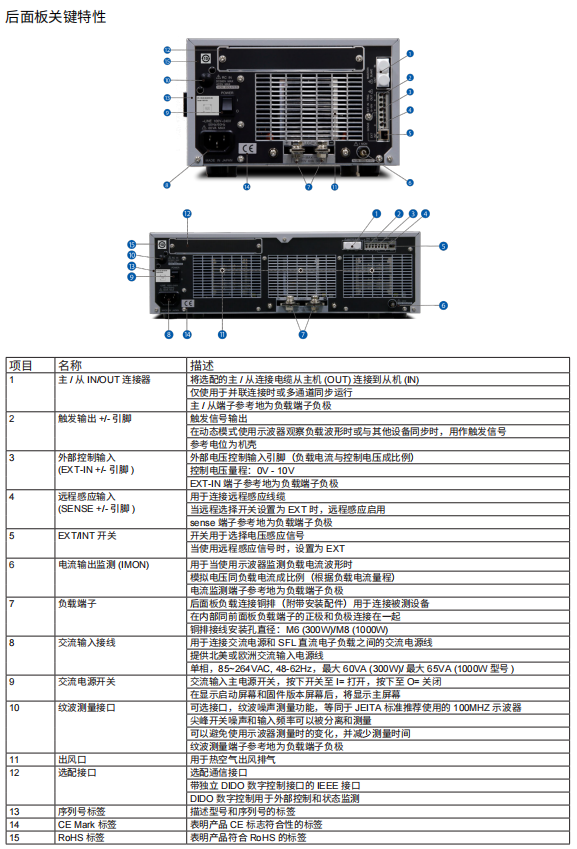

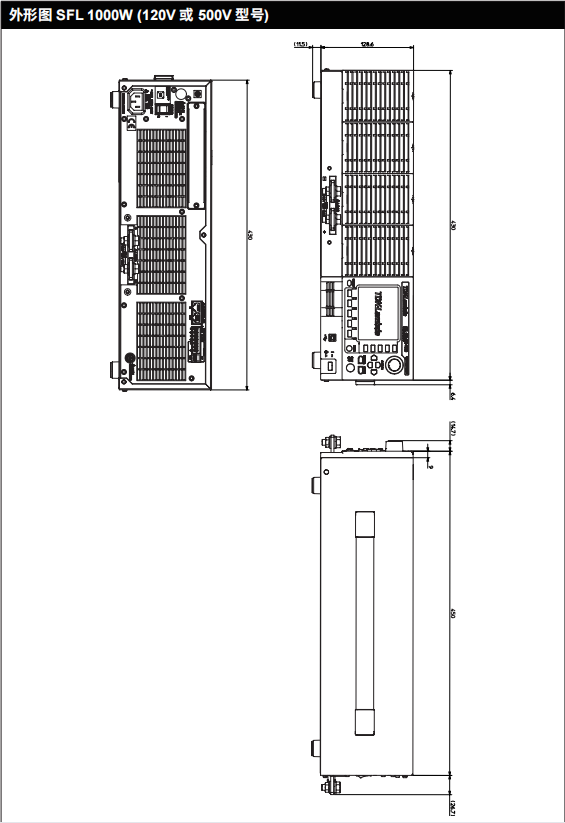

并联运行
使用并联功能可以得到更高功率的电子负载。最多可10台并联(包括主机)，得到10kW 的系统(使用主/从并联线缆)。 并联系统有一台主机，其他都是从机，从机必须和主机具有相同的额定电压值， 300W和1000W的型号也可以并联。通过主机（对所有单元）设置负载 ON/OFF和 转换速率。 主机能显示并联系统配置的总电流和总功率，功率设置分辨率根据并联负载数量而 不同。 只能通过后面板负载端子进行负载连接。 电流量程：H, M。

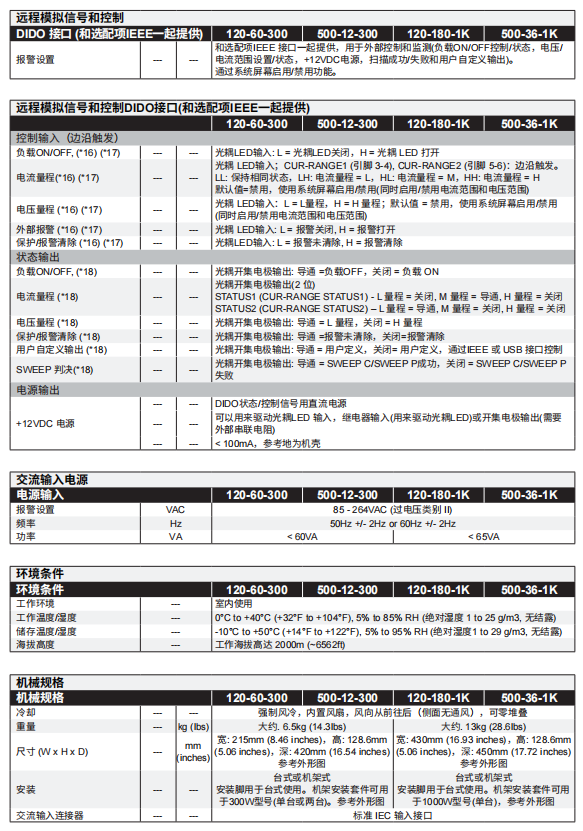

(*1) 该参数将根据设备内部温度和设备运行时间而变化。
(*2) 在后面板负载端子处测量，不是CR模式下的设置值。
(*3) 最小工作电压根据电流而变化。
(*4) 在环境温度 +23°C +/- 5°C (+73.4°F +/- 9°F)。
(*5) 在后面板负载端子处测量。只有在CC模式和EXT模式下可以设置(在CR, CP 或 SHORT模式下不能设置)。在CV模式下，设置的是 响应时间。
(*6) 对于所选范围，Vin大于等于1/10V有效。FS为电流H量程时的满量程电流。
(*7) FS为电流H量程时的满量程功率。
(*8) 外部控制模式的精度仅在控制电压输入为10V时。
(*9) 负载端子之间短路。
(*10) 电压测量范围根据选定的电压设定量程而变化。
(*11) 在电压范围发生变化后，该指标不立即生效。
(*12) 电流测量范围根据选定的电流设定范围变化。
(*13) 检测报警需要-0.6V的反向连接电压。
(*14) Conv. Volt.是“测量电流值x(电流监测FS/额定电流)”
(*15) 带有1Meg?端接电阻。
(*16) H状态表示光耦LED打开；L状态表示光耦LED关闭。
(*17) LED 串联电阻为2.4k?，使用5V-12V上拉电压时为H状态，确保LED输入电流小于4.5Ma。
(*18) 开集电极输出，最大施加电压 = 30V，最大集电极电流 = 10mA。
(*19) 在强电磁场环境中工作可能导致测量值和负载设置不同。
(*20) 纹波比例为0%至10%，范围为10kHz至10MHz，环境温度为+23°C+/-5°C (+73.4℉+/-9℉)。
(*21) LPF =低通滤波器
(*22) HPF =高通滤波器
(*23) 在 10kHz - 10MHz.范围内
(*24)纹波比例是由开关产生的开关频率周期时间与纹波噪声时间之比。当设置为0.0%时测得的纹波电压和噪声电压值相等。详情参见 应用手册。
(*25) 测量结果显示为绝对值。
注释：
Setpoint 为设置值，reading 为读取到的值，FS 指每个量程的最大值。 技术参数为预热30分钟后的值，Vin为负载输入电压。 规格中的精确值为保证值（保修期内保证）。 不精确的值为标称值或代表值（表示为典型值）。
