产品特点
● 标准19英寸机架安装 薄型1U机架可安装的输出机型：2400W / 1500W / 750W 薄型2U机架可安装的输出机型：5000W / 3300W
● 多种输入电压 750W/1500W：单相 AC85-265V 2400W：单相AC170-265V，三相AC170-265V 3300W：单相AC170-265V，三相AC170-265V 三相AC342-460V 5000W：三相AC170-265V，三相AC342-460V
● 高效率/高功率因数
● 采用前面进气后面排气的散热设计，有效节省空间

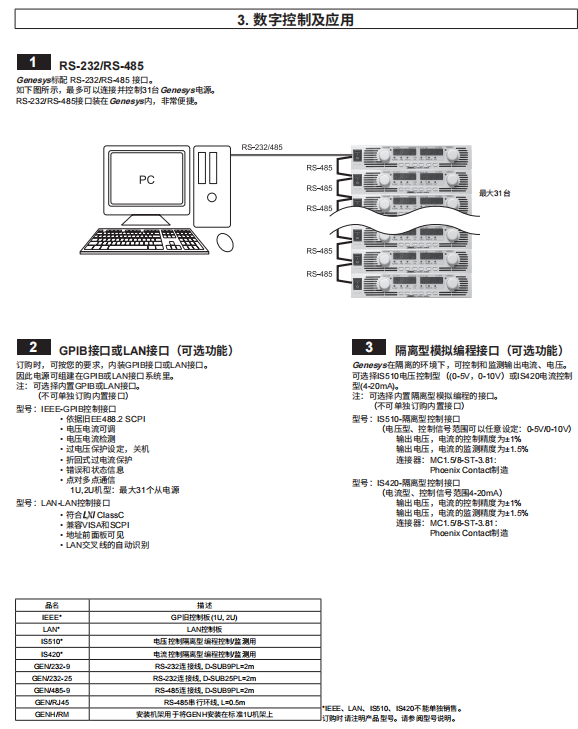

● RS-232/RS485串行通信标准配置
● GPIB/LAN/隔离型模拟编程功能（0-5V/0-10V、4-20mA）可选
● 高精度：内置16位A/D，D/A转换器

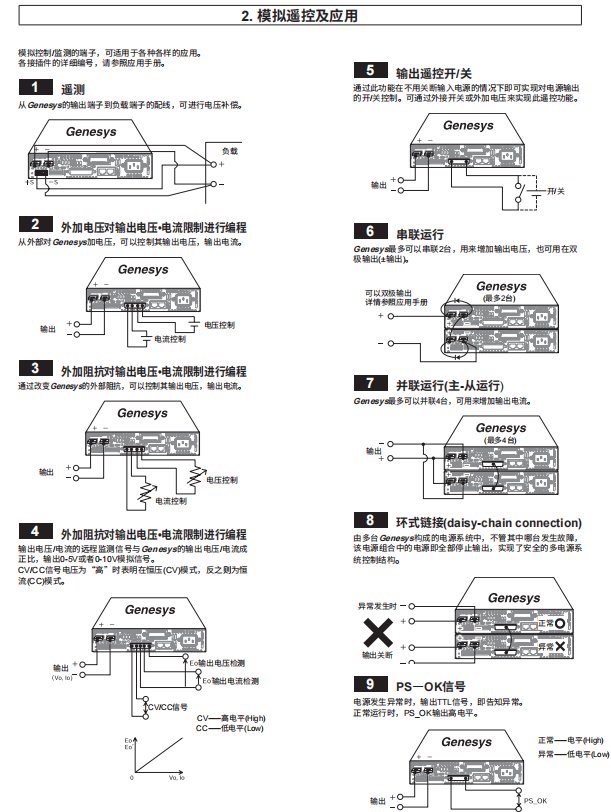

● 可外部模拟控制

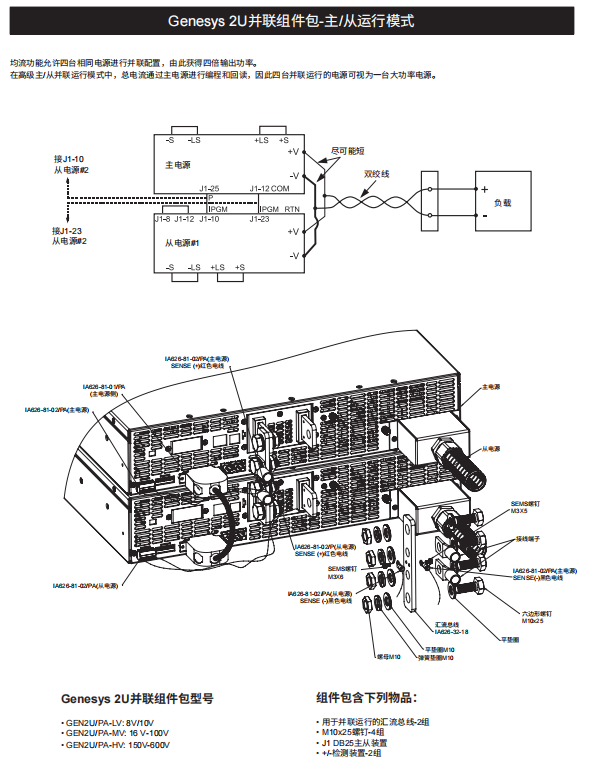

● 可2台串联运行，4台主-从并联运行
● 最终设置记忆功能
● 自动/安全起动功能
用途
测试，FA，医疗，科研
符合RoHS指令（750W-5000W机型）
根据EU Directive 2002/95/EC，声明未使用铅、镉、水银、六 价铬以及特定溴化物防火剂PBB、PBDE

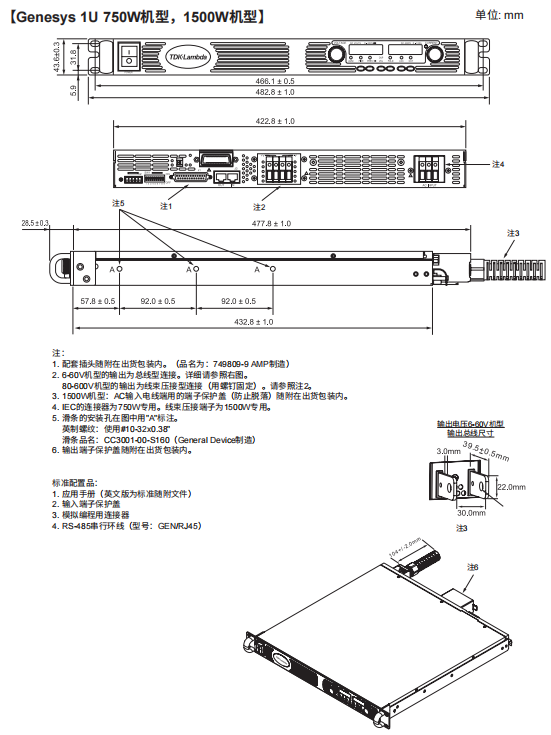

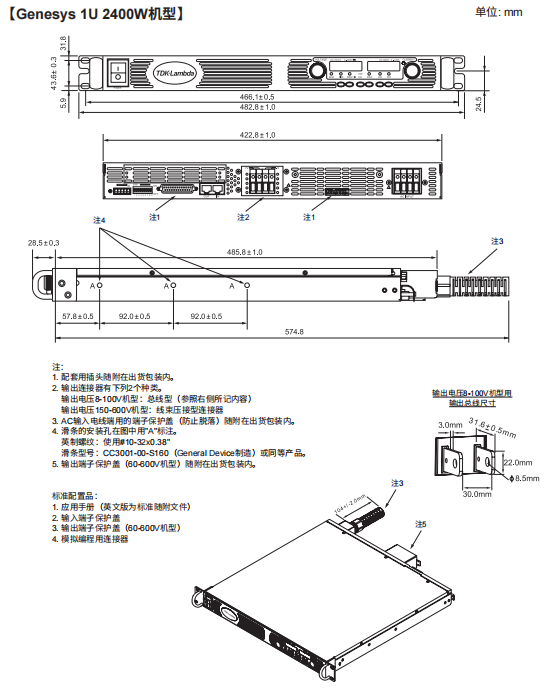

750W, 1500W, 2400W机型

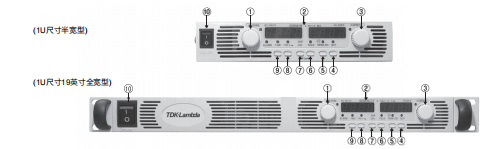

前面板
① 前面板 电压控制旋钮 用于输出电压的高精度调节、设定OVP/ UVL动作电压、地址选择。
② 电压?电流显示器 用4位7段的LED来表示。
③ 电流控制旋钮 用于输出电流的高精度调节、通信端口 的波特率选择。
④ OUT按钮 进行输出的ON/OFF切换、OVP/折回式 过流保护动作后的解除，持续按可切换 开机模式。
⑤ REM/LOC按钮 切换到本机操作。持续按住按钮可切换 到地址和波特率的设定模式。
⑥ FOLD按钮 用于折回式电流保护的ON/OFF。
⑦ OVP/UVL按钮 可进行过电压保护(OVP)和输出电压下 限抑制(UVL)设定模式的切换。
⑧ PREV按钮 显示电压和电流的设定值，持续按住按钮 可锁定/解锁前面板。
⑨ FINE按钮 电压设定，电流设定可进行微调。
⑩ AC 进行 电源开关 AC输入电压的ON/OFF控制。

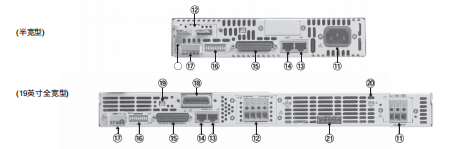

后面板

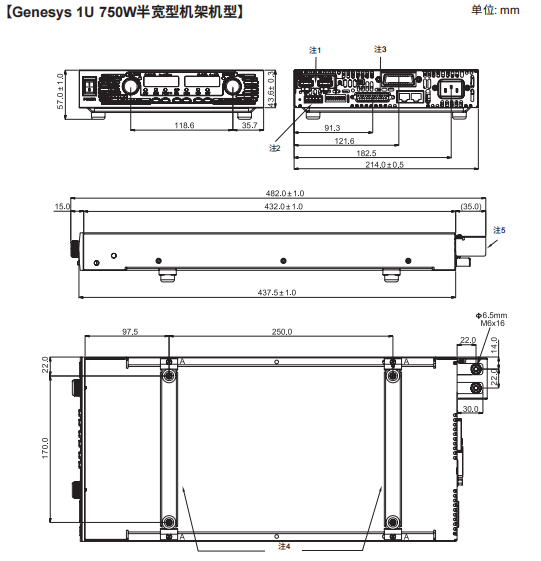

? AC输入端子（参照外形图） 根据输出功率而形状各异。 ? 1500W/2400W - 附有防止 线束压接连接器（用螺钉固定） AC线脱落的输入端子保护盖。 ? 750W（半宽型机架/19英寸机架专用型） - IEC接口 * 本产品不附AC输入线，请自备。
? DC输出端子（参照外形图） 端子形状因额定输出电压而异，出货时 随附 输出端子保护盖。 ? 750W、1500W 60V以下机型的输出为总线型连接 80V以上机型的输出为线束压接型连接 (螺钉固定型) ? 2400W 100V以下机型的输出为总线型连接 150V以上机型的输出为线束压接型连接 (螺钉固定型)
? 远程IN端子 进行远程控制时，与计算机RS-232/ RS-485端口相连的输入接口。连接 端口形状是RJ45。
? 远程OUT端子 用多台Genesys构成RS-485串行通信 总线时与远程IN端子连接。最多可连 接31台。连接端口形状为RJ45。
? 模拟控制/监测用端子 用于来自外部的各种模拟控制/监测， 连接端口形状为D-SUB25。
? 设定开关 用于进行模拟控制/监测的模式选择、 功能设定的DIP切换开关。
? 遥测端子 用于输出电压补偿的遥测端子。出货时设 定为本机取样。
? 可选端子 当有内置可选附加功能时该处配置相应的 连接端口。未选附加功能时，该处被封住。
? IEEE开关 当有内置GPIB可选功能(IEEE)时该处配置 DIP切换开关。未选附加功能时，该处被 封住。
? 接地端子 电源外壳接地用端子，M4的柱状螺栓。为 了安全及降低噪音，请接地。
? AUX输出 只限于2400W输出机型。
3300W, 5000W机型

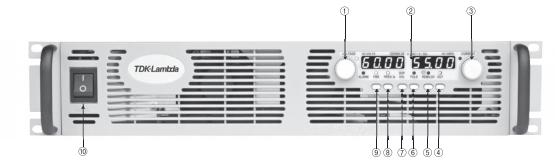

前面板
① 前面板 电压控制旋钮 用于输出电压的高精度调节、设定OVP/ UVL 动作电压、地址选择。
② 电压?电流显示器 用4位7段的LED来表示。
③ 电流控制旋钮 用于输出电流的高精度调节、通信端口 的波特率选择。
④ OUT按钮 进行输出的ON/OFF切换、OVP/折回式 过流保护动作后的解除，持续按可切换 开机模式。
⑤ REM/LOC按钮 切换到本机操作。持续按住按钮可切换 到地址和波特率的设定模式。
⑥ FOLD按钮 用于折回式电流保护的ON/OFF。
⑦ OVP/UVL按钮 可进行过电压保护(OVP)和输出电压下 限抑制(UVL)设定模式的切换。
⑧ PREV按钮 显示电压和电流的设定值，持续按住按钮 可锁定/解锁前面板。
⑨ FINE按钮 电压设定，电流设定可进行微调。
⑩ AC 进行 电源开关 AC输入电压的ON/OFF控制。

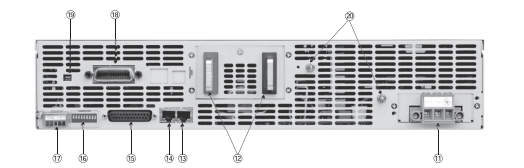

后面板
? AC输入端子（参照外形图） 线束压接型（螺钉固定型）连接器，插头 可拆卸。AC输入线请自备。附带有AC 输入线用的输入端子保护盖(防脱落用) （参照外形图）。
? DC输出端子（参照外形图） 端子形状因额定输出电压而异，出货时 随附输出端子保护盖（参照外形图）。 8-100V型：总线 150-600V型：线束压接型连接器
? 远程 （螺钉固定型） IN端子 进行远程控制时，与计算机RS-232/ RS-485端口相连的输入接口。连接 端口形状是RJ45。
? 远程OUT端子 用多台Genesys构成RS-485串行通信 总线 时与远程IN端子连接。最多可连 接31台。连接端口形状为RJ45。
? 模拟控制/监测用端子 用于来自外部的各种模拟控制/监测， 连接端口形状为D-SUB25。
? 设定开关 用于进行模拟控制/监测的模式选择、 功能设定的DIP切换开关。
? 遥测（远程电压）端子 用于输出电压补偿的远程感应端子。出货 时设定为本机感应。
? 可选端子 当有内置可选附加功能时该处配置相应的 连接端口。未选附加功能时，该处被封住。
? IEEE开关 当有内置GPIB可选功能(IEEE)时该处配置 DIP切换开关。未选附加功能时，该处被 封住。
? 接地端子 电源外壳接地用端子，M4的柱状螺栓。为 了安全及降低噪音，请接地。
