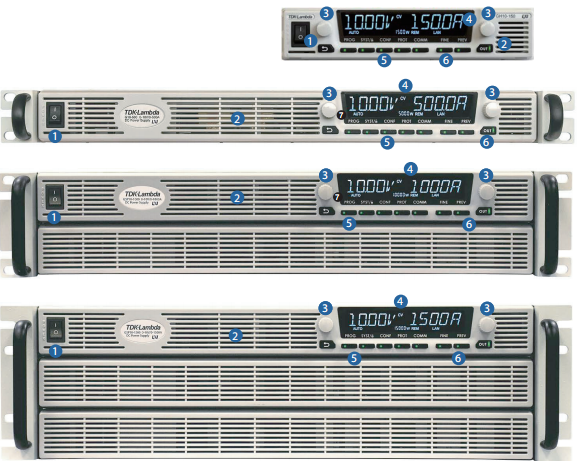

前面板说明
1. ON/OFF开关
2. 进风口，支持零堆叠，可实现最高的系统灵活性和功率密度。
3. 可靠的定位编码器，用于设置和菜单导航。
4. 高对比度/高亮度、宽视角16段LCD显示屏
5. 功能/状态LED：工作模式和功能指示灯
6. 按钮，可实现灵活的用户配置

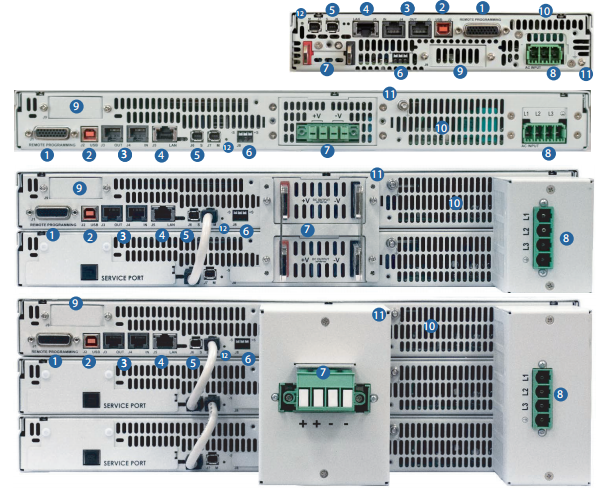

后面板说明
1. DB26（母头）连接器，用于隔离模拟编程、监测和其他功能。
2. USB 接口(B型)。
3. RS-232/RS-485 IN/OUT远程串行编程(RJ-45)。
4. LAN( 1.5)接口。
5. 自动并联总线连接器。
6. 远程/本地输出电压检测连接（弹簧连接器）。
7. 输出连接：母线铜排（输出100V及以下型号），或输出连接器（输出150V及以上型号）； 匹配连接器： GH1kW/1.5kW---PHOENIX CONTACT GIC 2.5/4-ST-7.62。 G1kW~5kW---PHOENIX CONTACT IPC 5/4-STF-7.62。 GSP10kW/15kW---PHOENIX CONTACT DFK-IPC 16/4-STF-10.16。
8. 交流输入连接器，带应力消除功能 匹配连接器： GH/G1kW：IEC320 C15 GH1.5kW，G1.7kW~3.4kW单相输入：PHOENIX CONTACT PC5/3-STCL1-7,62 G2.7KW~5KW 三相输入：PHOENIX CONTACT PC5/4-STCL1-7,62 GSP10kW/15kW: PHOENIX CONTACT PC16/4-ST-10,16
9. 可选的IEEE 488.2 SCPI或AnyBus接口的位置。
10. 排风口，确保零堆叠时电源可靠运行。
11. 功能接地（M4 x 8mm螺柱，GH为M3 x 8mm螺柱）。
12. 复位按钮，恢复电源默认设置。
空白前面板
空白前面板可用于不需要前面板显示和控制，只需要远程接口（数字/模拟）的应用。 空白前面板选项具有标准产品除了显示以外的所有功能和特性。 电源可以通过后面板连接器进行控制。 （LAN、USB、RS-232/RS-485以及隔离模拟编程和监测）。
并联和串联配置
并联运行-主/从： 主从模式自动并联运行 凭借有源均流功能最多可连接12台相同的电源 通过主机编程、测量和报告实际总电流。最多 可将12台电源作为一台使用。 标准电源-最多12台电源并联，零堆叠 标准和空白-最多12台电源并联，零堆叠
可扩展电源系统： 经工厂组装和测试，采用两台或三台电源组成的系统 适用于六台电源并联系统(30kW)的并联套件。 (10kW/15kW)。 GSP 10kW, 2U尺寸 GSP 15kW, 3U尺寸
串联运行 两台电源可以串联方式连接以增加输出电压或提供双极输出。（对机壳最大600V）。
通过通信接口实现远程编程 标准内置LAN、USB、RS-232和RS-485允许在同一通信总线上对多达31台电源进行菊花 链控制。
可以通过内置的RS-485接口实现菊花链连接。
配件
1. 前面板滤尘罩/现场安装套件： 空气过滤网
1. 材料：网状聚氨酯泡沫
2. 厚度3.8 mm
3. 45 PPI
4. 存储温度：-40°C ~ 85°C
5. 工作温度：0°C ~ 60°C 6. 湿度：95% RH 工作环境条件 工作温度 除10V外的其它型号：0~40°C，100%负载 10V型号：0-30°C，100%负载。30°C≤Ta≤40°C：降额5A/1°C 海拔高度 不工作时：40000英尺(12000m) 工作时：10000英尺(3000m) 除10V外的其它型号：超过2000m时，降额2°C/100m，或2%负载/100m 10V型号：超过2000m时，降额1°C/100m，或2%负载/100m
产品特点
● 标准19英寸机架安装 薄型1U机架可安装的输出机型：2400W / 1500W / 750W 薄型2U机架可安装的输出机型：5000W / 3300W
● 多种输入电压 750W/1500W：单相 AC85-265V 2400W：单相AC170-265V，三相AC170-265V 3300W：单相AC170-265V，三相AC170-265V 三相AC342-460V 5000W：三相AC170-265V，三相AC342-460V
● 高效率/高功率因数
● 采用前面进气后面排气的散热设计，有效节省空间
● RS-232/RS485串行通信标准配置
● GPIB/LAN/隔离型模拟编程功能（0-5V/0-10V、4-20mA）可选
● 高精度：内置16位A/D，D/A转换器
● 可外部模拟控制
● 可2台串联运行，4台主-从并联运行
● 最终设置记忆功能
● 自动/安全起动功能
