产品特点
● 功率密度, 200W/400W/600W/800W 2U高度
● 宽输入电压范围, 85~265VAC
● 有源功率因数校正(0.99典型值)

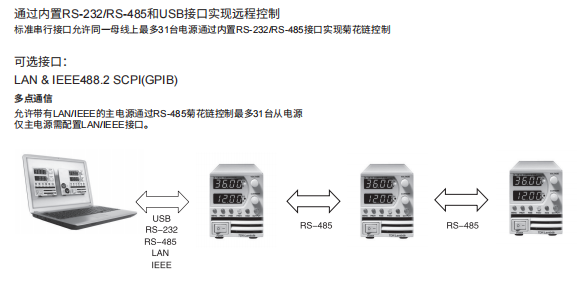

● RS232/RS485/USB标准接口
● 外部模拟编程和监测 ● 高分辨率16位A/D, D/A转换器

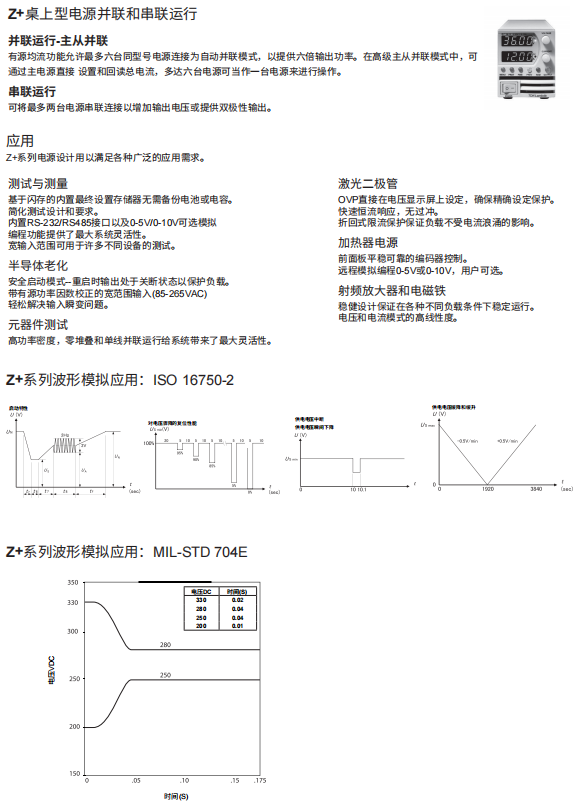

● 可2台串联运行, 6台主-从并联运行
● 可选接口 隔离型模拟编程和监测(0-5V/0-10V和4-20mA) IEEE 488.2 SCPI (GPIB) Multi-Drop LAN 接口
● Labview?和LabWindows?驱动
● 内置存储器, 可储存4条波形
● 用户可编程信号端子
● 最终设置记忆功能
● 自动/安全起动功能

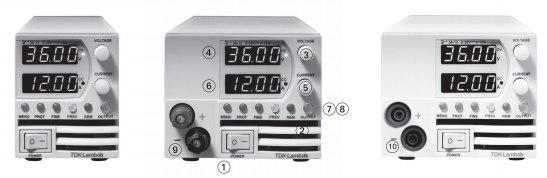

前面板说明
1. 交流ON/OFF开关
2. 进气口，保证零堆叠*，使系统更灵活，功率密度最高。
3. 高可靠性编码器控制输出电压及电源设置。
4. 电压显示，显示输出电压及电源设置。
5. 高可靠性编码器控制输出电流及电源设置。
6. 电流显示，显示输出电流及电源设置。
7. 功能/状态LED ? 报警 ? 微调控制 ? 预览设置 ? 折回保护模式 ? 远程模式 ? 输出开启 *零堆叠--在19英寸机架内可以并排安装6台电源
8. 按钮功能使用灵活 输出电压/电流粗调和微调以及高级并联模式下主机从机设置 预览设置和输出关闭时设定电压/电流 设定OVP，UVP，UVL限值 设定折回式电流保护模式 本机/远程控制模式，选择地址和波特率 输出开/关(ON/OFF)及自动启动/安全启动模式 菜单
9. 可选前面板接线柱（输出不超过60V的机型）：24A最大 10. 可选前面板绝缘输出插座： （输出不超过650V的机型）：24A最大
后面板说明

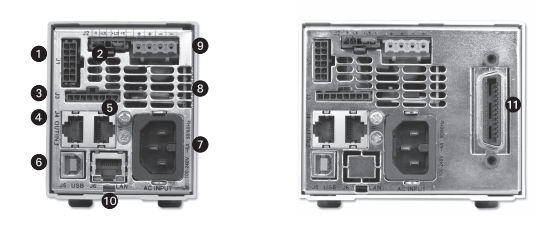

低压输出系列
1. 连接器提供（非隔离型）模拟编程与监测及其它功能。
2. 输出电压本机检测/远程遥测连接
3. 信号连接器
4. RS-232/RS-485远程串口编程输入
5. RS-485输出，连接至其它电源
6. USB接口
7. 宽范围输入85-265VAC连续，47-63Hz，带有源功率因数校正 （0.99典型值）交流输入连接器：IEC320-C16
8. 背面排气口，保证零堆叠
9. 输出连接：6V-100V型号为总线型
10. 可选LAN接口位置
11. 可选GPIB接口（如图）或隔离型模拟控制接口位置

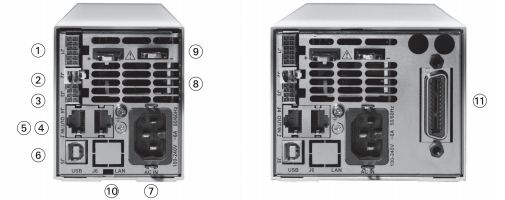

高压输出系列
1. 连接器提供（非隔离型）模拟编程与监测及其它功能。
2. 输出电压本机检测/远程遥测连接
3. 信号连接器
4. RS-232/RS-485远程串口编程输入
5. RS-485输出，连接至其它电源
6. USB接口
7. 宽范围输入85-265VAC连续，47-63HZ，带有源功率因数校正 （0.99典型值）交流输入连接器：IEC320-C16
8. 背面排气口，保证零堆叠
9. 输出连接： 插座IC2,5/4-G-5,08 PHOEMX CONTACT 插头IC2,5/4-ST-5,08 PHOENIX CONTACT
10. 可选LAN接口位置
11. 可选GPIB接口（如图）或隔离型模拟控制接口位置
