近年来，我国的汽车行业技术发展迅速，随着电子科技的不断进步，现代的汽车电子技术已经走向整车集成电子化，智能化、模块化的广阔道路。

汽车电器盒是用于提供车辆电源分配和回路保护的电气枢纽。它能简化线束的安装和整车的装配过程，改善系统的整体质量水平，降低成本和减少散乱。智能型电器盒基于传统汽车电器盒升级而来，在基于车辆电源分配、回路保护、网络通讯等传统功能的基础上，简化空间，降低体积，减少控制线束和零部件，实现更为复杂的电气架构和控制逻辑，促进汽车更加智能化、轻量化、低碳化。

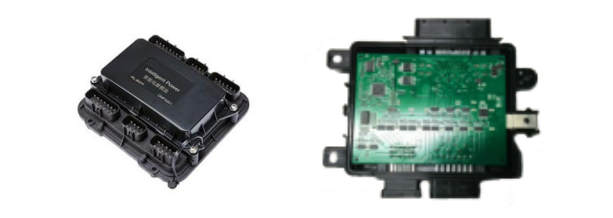

智能型电器盒

汽车智能电器盒硬件主要包括中央控制芯片（MCU），继电器保险电路、控制逻辑电路、通讯电路等。为了保证汽车运行的安全稳定性，我们需要测试智能电器盒的各项功能，包括逻辑控制和驱动、通信收发等，模拟汽车智能电器盒在各种极端环境下超负荷、超时间、频繁切换运行等各种极端工况，以检验汽车智能电器盒的可靠性和稳定性。

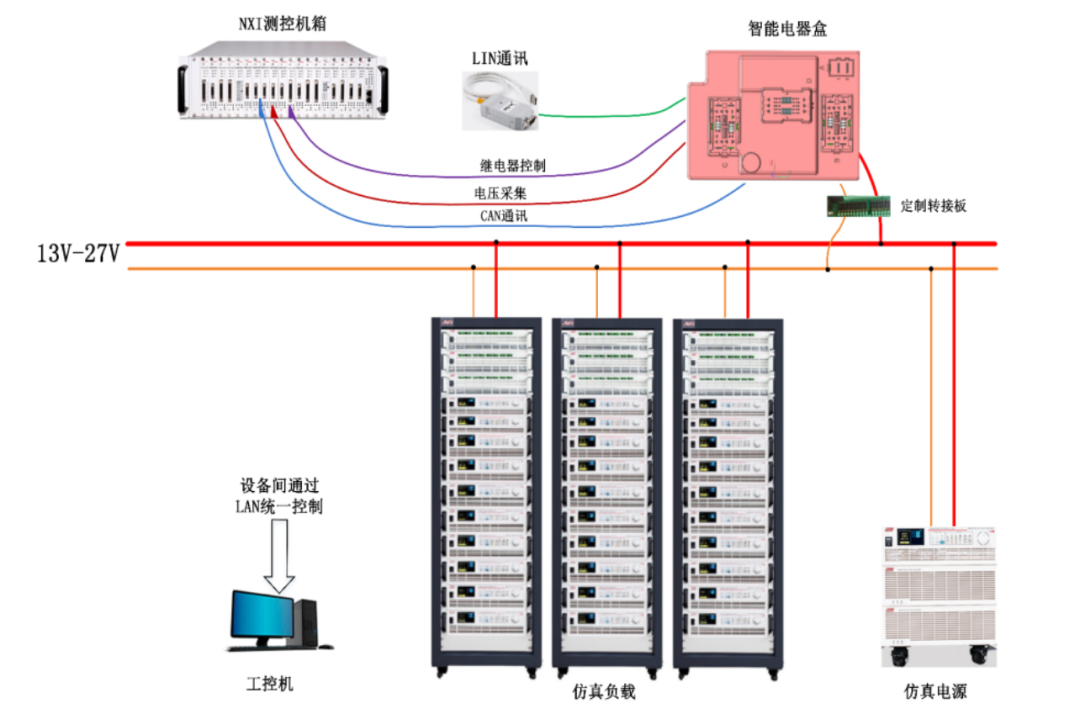

汽车智能电器盒测试拓扑图

NGI针对汽车智能电器盒测试提供专业系统测试解决方案，用户可自定义各回路配电测试时序，控制相关输入、输出信号进行仿真测试，实时监控各电气回路如电压、电流、温度等关键指标，实现CAN、LIN通讯测试等，为客户产品测试提供可靠测试环境。

NGI的智能电器盒测试系统主要由高性能可编程直流电源、多通道可编程直流负载、NXI功能板卡等配合专用测试软件搭建而成。

通过N3300系列大功率直流电源和N6112系列、N6140系列多通道电子负载为配电回路供电模拟真实运行环境，对电器盒内部回路进行耐久性测试及脉冲（浪涌）电流冲击测试；通过N8040A继电器卡进行继电器通道开闭控制，实现电器盒内部继电器各种时序开关测试以及高边、低边驱动测试，检测其对应的电压值；通过N8062系列数据采集卡实现对关键通道进行电压采集，检测其输出值是否正常；通过N8070A CAN通讯卡实现DUT通信收发;通过PLIN-USB适配器实现对电器盒的LIN通信测试，检验其数据交互是否正常。

测试项目：

耐久性测试、脉冲（浪涌）电流冲击测试、继电器控制信号测试、模拟/数字信号输入测试、高边/低边驱动测试、CAN/LIN通信测试、调光电机输出测试等。

优势特点：

该测试系统功能全面，测试方式灵活、具有高度的稳定性。满足各类智能型电器盒测试要求。其主要具有以下特点：

■硬件及软件均为NGI自主研发，实现“交钥匙工程”，后期维护升级一站式服务

■硬件为模块化设计，方便扩展、移动和拆卸

■硬件超高集成度，节省宝贵空间

■高可靠性设计，模拟负载设有全方位MOS保护电路

■软件自动化程度高，界面操作便捷友好

■测试条件变更灵活，用户可任意编辑各通道的通断时间和电流值等关键参数

■测试结果一目了然，支持图形、数据等多种呈现方式

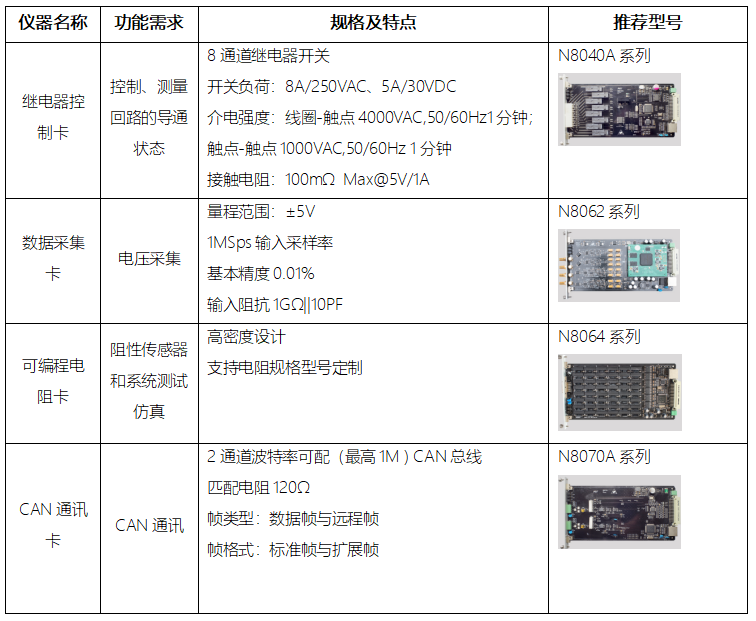

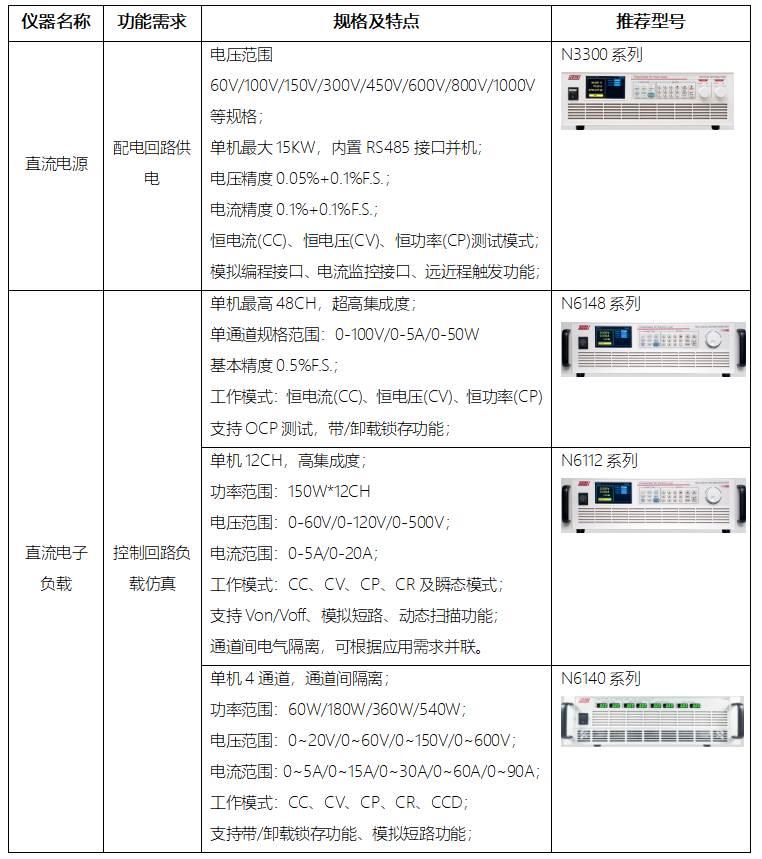

仪器功能&规格需求：
