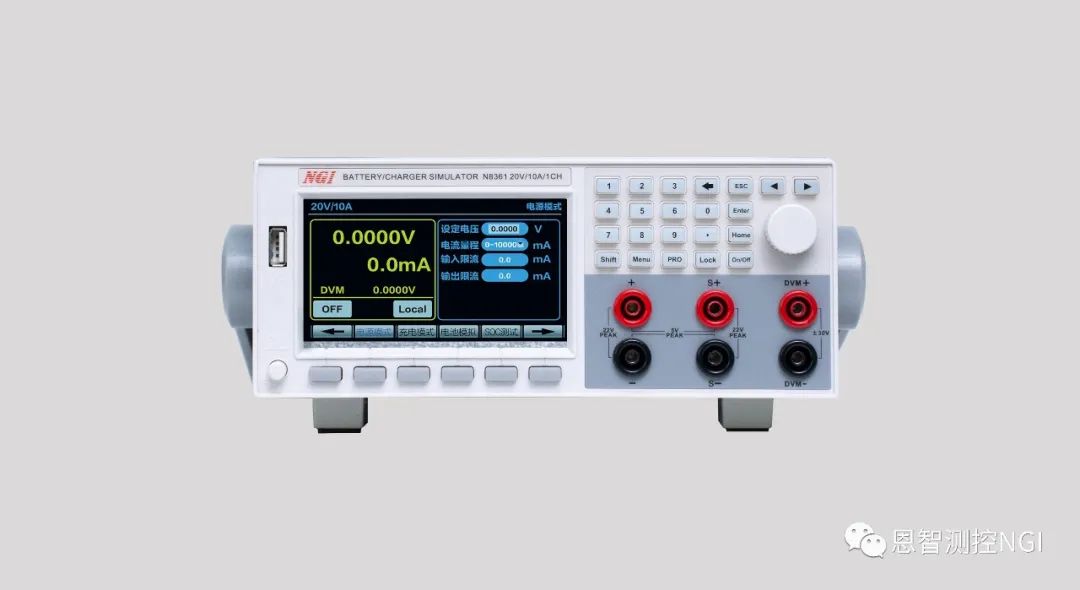

N8361系列电池模拟器是一款功率可达200W的高性能电池模拟器，覆盖了市场上主流消费类电子产品用锂电池规格。N8361系列延承NGI电池模拟器多功能高性能软件平台，支持电源模式、充电模式、电池模拟、内阻模拟、SOC模拟、故障模拟等多种测试功能，实现电池多种特性模拟；输出特性可与真实电池媲美，动态响应特性快，电压上升下降时间≤50μs，电流精度高达1μA；电流双向流动，源载状态快速切换。N8361系列产品可广泛应用于消费类电子产品测试领域。
1.电池保护板测试
2.便携式消费类电子产品研发与测试，如手机、蓝牙耳机、智能手表
3.电动工具类产品生产测试，如电动螺丝刀
4.电池供电、小功率电源类如DC-DC、无线充电等产品测试
5.电池维护设备测试
1.电压范围：0~20V
2.单机单通道功率200W
3.电流范围：±10A
4.电压上升下降时间≤50μs
5.电流精度高达1μA
6.高精度DVM，省钱又方便
7.前后出线，桌面&集成更简便
8.支持电池模拟、内阻模拟、SOC模拟、故障模拟等功能
9.具备数字I/O，支持触发测试
10.支持LAN/RS232/CAN通讯控制

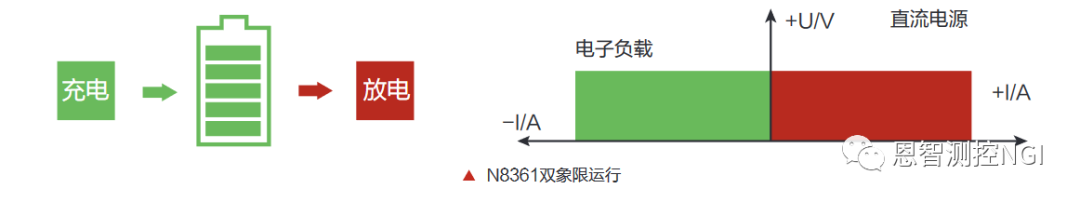

电流双向流动，同一台设备在同一种连接方式下，既可吸入电流又可输出电流，电流高达10A。输出端有开关组件，关闭状态断开与外界回路物理连接。

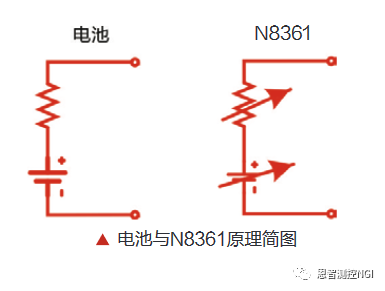

N8361系列具备电池内阻模拟功能，并支持内阻值可编程，可编程范围为：0-20Ω，可模拟与真实电池内阻特性一致的变化曲线。N8361与电池在原理上如图所示：

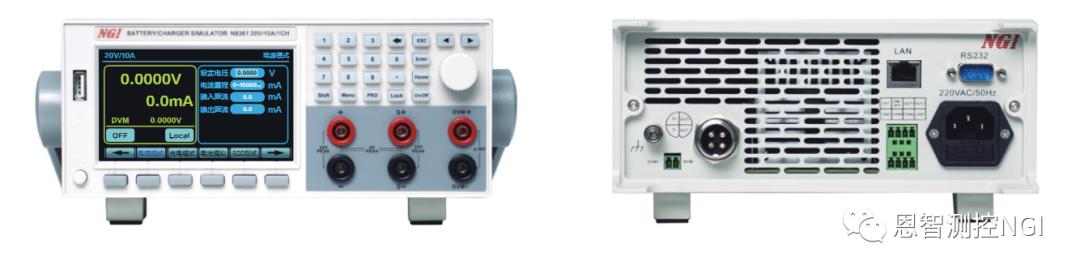

N8361系列前置香蕉头插孔，桌面测试应用方便实用，后面板增加端子输出，上架组建测试系统方便，提高测试效率。
N8361系列除提供电池模拟器功能之外还提供基础电路测量功能，内置1路高精度DVM数字电压表来测试外部电压，电压范围为-30V~30V，显示分辨率为0.1mV。显示数据实时刷新在触控屏上，方便用户直接观察电压变化情况。

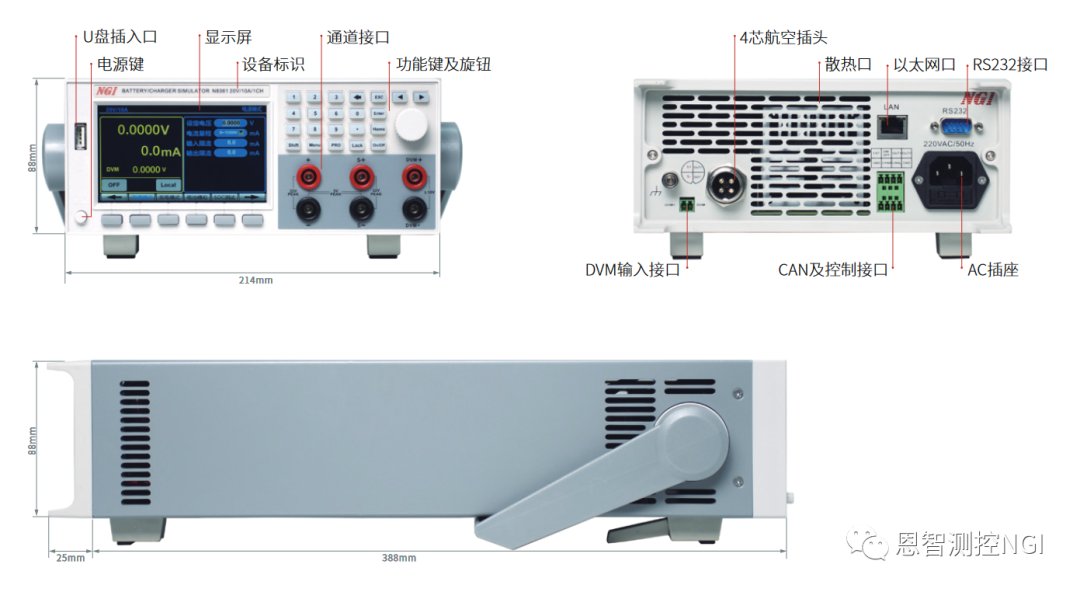

四、产品外观尺寸
Product appearance dimension
▲点击预览大图

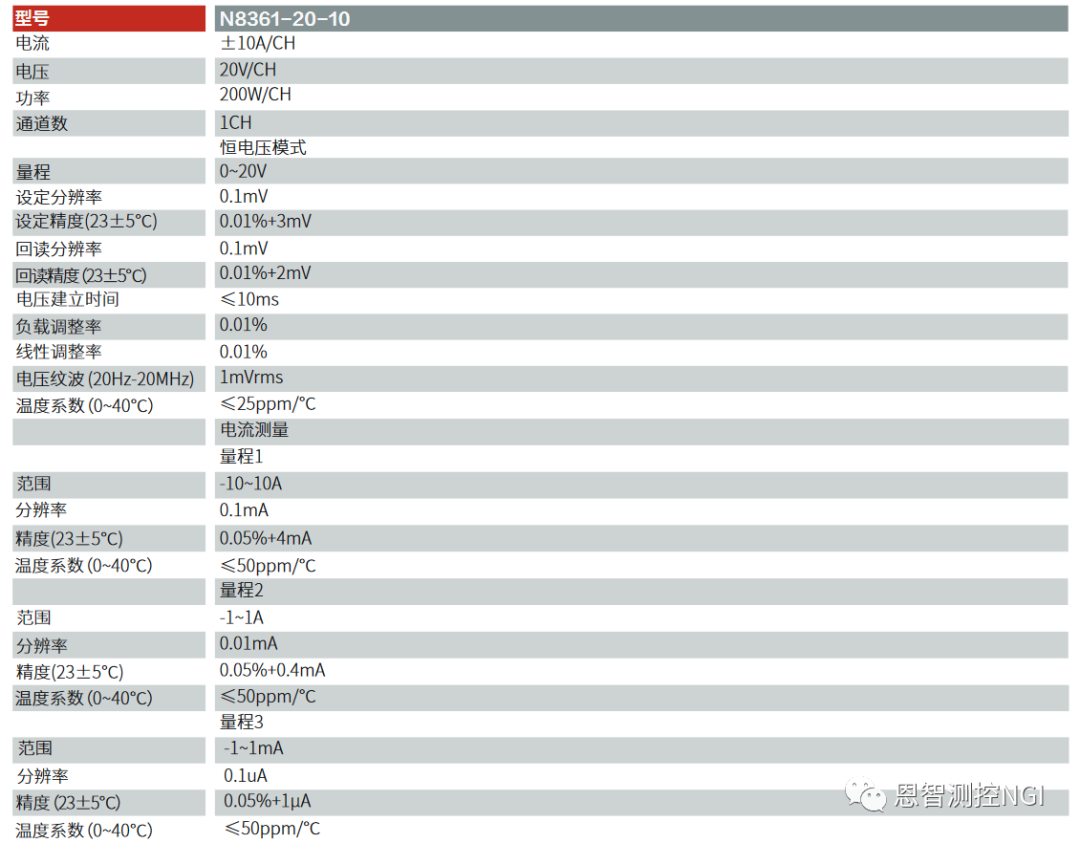

五、规格参数表
Specification parameter table

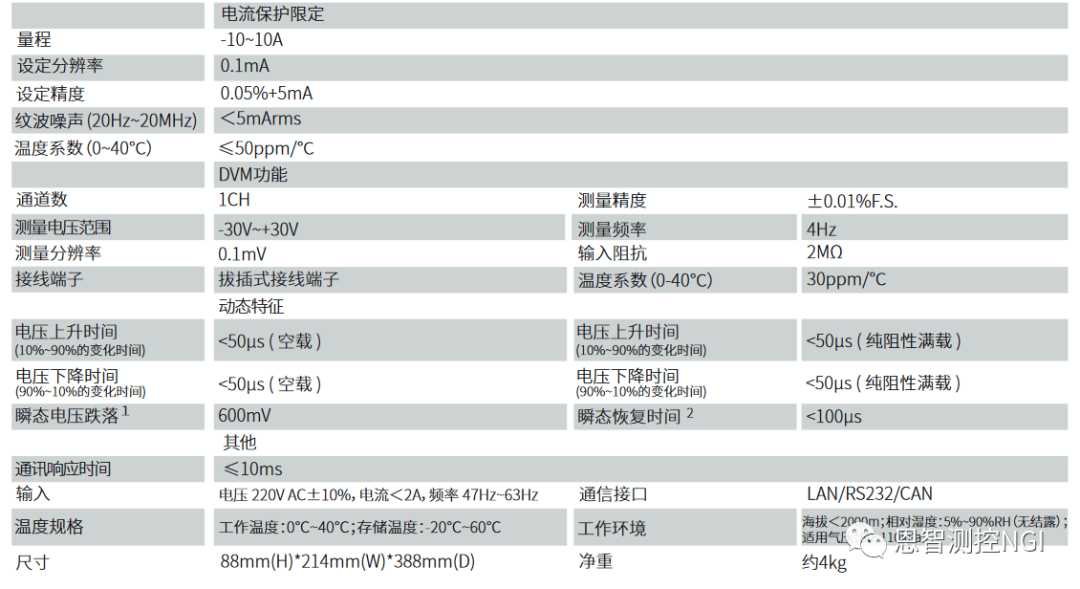

注1：在满电压输出下，负载由10%突变到90%，电压跌落值
注2：在满电压输出下，负载由10%突变到90%，电压恢复到（原电压-50mV）以内
▲点击预览大图
