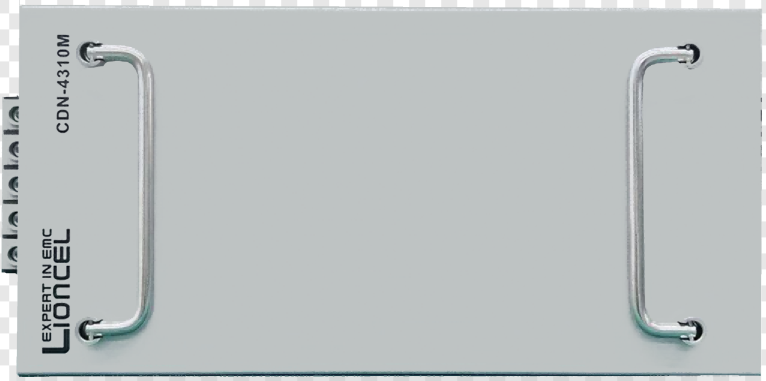

CDN 4310M 型耦合去耦合网络，可与其它厂家的脉冲群发生器配合，实现网络容量的升级，优异的耦合退耦性能符合标准 IEC 61000-4-4 Ed.3 的要求。可升级脉冲群发生器的被试品电流容量达到 100 A；主要针对新能源、电动汽车充电桩产品测试要求设计。
技术特点:
■ 手动耦合去耦网络，可匹配其他厂家脉冲群发生器使用，需要进行联调；
■ EUT 电源可达 AC 800V/100A DC 1500V/100A；
■ 体积小，重量轻，方便外携；
■ 使用简单，升级扩容方便。
| 符合标准： | IEC 61000-4-4 IEC 61000-4-4 Ed.3/Ed.2 EN 61000-4-4 GB/T 17626.4 |
| 应用领域： | 工业设备、电力仪表、车载电子、医疗器械、照明器具、通信传输、音视频设备、低压电器、电子部件、电动工具、信息技术设备、轨交航天电器、仪器仪表 |
技术参数：
规格型号 | CDN-4310M |
干扰类型 | 脉冲群干扰 |
耦合电容 | 33 nF |
耦合衰减 | <2 dB |
去耦衰减 | >20 dB |
串耦衰减 | >30 dB |
耦合电容绝缘能力 | >7 kV |
| 耦合方式 | L1，L2，L3，N，PE 对地 |
| 被试设备容量 | AC 三相五线，AC 800 V/100 A DC 1500 V/100 A |
尺寸 | 19''/3 U |
重量 | 10 kg |
| 输出到 50 Ω 负载上升时间 | 4 ns ～ 7 ns |
| 输出到 50 Ω 负载脉冲宽度 | 30 ns ～ 60 ns |
输出到 50 Ω 负载峰值电压 | 根据发生器的电压值 /2*（1±10%） |
