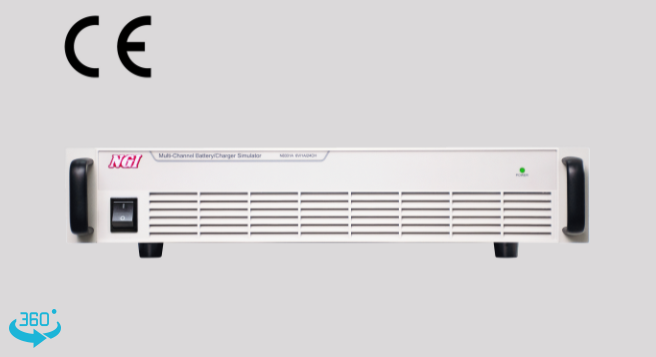

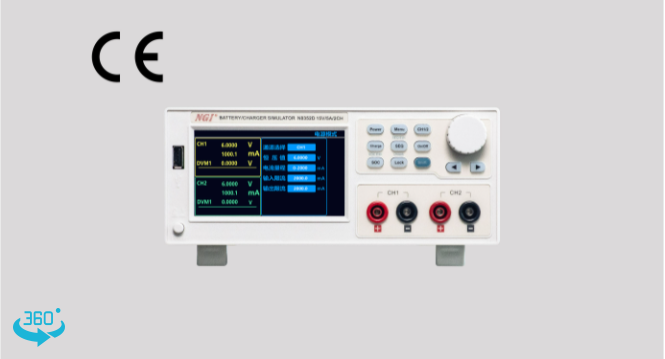

N8336系列超高精度多通道电池模拟器
产品简介
N8336是一款小功率、多通道、高精度可编程电池模拟器，单机容纳多达16个通道，可通过编程软件分别设定各通道电压、电流，且各通道间相互隔离，方便多通道串联使用。N8336编程软件具有多通道批量操作功能，各通道可分别显示数据及曲线图表，提供数据分析与报表功能，操作简洁、灵活易用，能满足多通道、多参数、复杂测试环境下对直流电源的需求。
| 型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 象限 |
|---|
| N8336-06-01 | 16 | 6V | 1A | 6W | 电压0.001%+0.1mV / 电流0.001%+0.5μA | 0.01mV/0.01μA | LAN/RS485/CAN | 单象限 |
| N8336-05-03 | 16 | 5V | 3A | 15W | 电压0.001%+0.1mV / 电流0.001%+0.5μA | 0.01mV/0.01μA | LAN/RS485/CAN | 单象限 |
产品特点
■ 电压范围∶0~5V/0~6V
■ 电流范围∶0~1A/0~3A
■ 电压输出精度为0.001%+0.1mV，分辨率达0.01mV
■ nA级电流精度测量，分辨率达0.01μA
■ 2U机箱单机16通道，通道间隔离，支持多通道串联
■ 4.3英寸高清彩屏，支持本地/远程控制，专业测试软件
■ 支持LAN、RS485、CAN通讯控制
功能与优势
超高集成度，单机最多支持16通道
N8336系列采用标准19寸2U机箱，单机容纳多达16CH，通道间相互隔离，一台设备可以同时测试16个工位，极大减少用户测试过程中设备的使用量，提高测试效率。
超高精度，测试静态电流与保护参数
N8336系列基本精度高，电压分辨率低至10μV，电流分辨率低至0.01μA。待机状态下由于电路中的开关型元器件并非理想的开关器件，所以该状态下依旧存在微安级别的微小电流，对测试设备要求至少有1μA的电流分辨率。同时，充电板保护参数测试也对测试设备的精度要求极高，如过充电压保护测试，需要模拟电芯的电压精度达到几个mV。
支持通道间串联，模拟电池组工作状态
当需要多串电池芯时，模拟器支持任意串联模式与信道串联共存模式，可串联多台电池芯模拟器，支持多通道串联，使用者亦可透过Ethernet标准界面进行远端控制及其它自动测试应用。
超快的无过冲暂态响应，媲美真实电池
低输出噪声的优势则真实呈现电池芯无纹波的直流特性，负载动态变化时，能迅速回馈给予稳定的直流输出，同时降低因负载变化产生之突波电压而损害待测物，对于非静态产品测试应用，皆能及时供应稳定的直流电源。
N8336系列电池芯模拟器，编程响应速度快，小于3ms的负载变化能力，模拟各种不同的真实拉载电流波形。
四线制接法，消除远端测量引线电阻
为了保证对被测设备提供精确的电压，N8336系列产品采用四线制接法，即两线用于输出电压，另外两端直接测量被测设备电压。通过SENSE端测量线能消除电源到DUT之间因引线电阻而引起的电压降。
端子介绍
应用——BMS测试
系统简介
电池管理系统( Battery Management System，BMS)是用来对蓄电池组进行安全监控及有效管理，提高蓄电池使用效率的装置。对于电动车辆而言，通过该系统对电池组充放电的有效控制，可以达到增加续驶里程，延长使用寿命，降低运行成本的目的，并保证动力电池组应用的安全性和可靠性。动力电池管理系统已经成为电动汽车不可缺少的核心部件之一。为了保证BMS能正常工作，需要对BMS做全面的测试。
系统架构
恩智测控BMS电池管理系统检测平台采用模块化设计，由高精度电池模拟器、温度模拟单元、充放电电流模拟单元、高压电源、IO检测单元、绝缘检测单元、BMS 信号与开关量检测单元、CAN通讯单元、软件控制系统等组成，可以根据客户需求定制锂电池串数，并生成数据报表。系统集成度高，支持拓展升级，方便快捷。
测试项目
应用领域
产品尺寸
选件&配件
